洁净环境在线监测系统 技术方案
发布时间：2024-04-18
浏览次数：次1. 项目概述
项目背景：XX光学是一家领先的光学产品制造商，专注于高精度光学镜头的生产，其产品广泛应用于手机、相机、医疗设备和安防监控系统。在光学镜头生产过程中，微小的尘埃粒子可以严重影响产品质量，导致成品率下降和成本增加。当前全球市场对光学产品的质量要求日益严格，尘埃控制成为提升竞争力的关键。
项目目的：为了确保产品质量与国际标准相符，本项目旨在XX光学镜头厂内安装先进的在线尘埃粒子监测系统。该系统将实时监控生产区域的尘埃粒子水平，自动记录数据，并在粒子含量超标时发出警报，以便及时采取措施。通过这种方式，可以最大程度地减少尘埃引起的产品缺陷，优化生产流程，降低成本，提高客户满意度。
项目目标：
l 实现生产区域内尘埃粒子的实时监控与自动报警。
l 通过减少由尘埃引起的缺陷，提高产品的一次性通过率和总体质量。
l 收集并分析尘埃数据，用于未来生产环境和流程的持续改进。
l 增强企业品牌形象，通过保证产品质量的稳定性来吸引更多高端客户。
2. 系统需求分析
为了满足XX光学的精密制造需求，所安装的在线尘埃粒子监测系统必须满足以下核心技术要求：
l 高精度监测：系统需要能够监测范围从0.3微米至10微米的尘埃粒子，以确保能捕捉到对光学镜头生产影响最大的微小粒子。
l 实时数据传输：监测数据必须能实时传输到中央监控系统，确保快速响应和实时数据分析。
l 高可靠性和稳定性：由于生产环境的特殊性，系统组件必须具备高可靠性和抗干扰能力，保证在恶劣环境下也能稳定工作。
l 易于集成和扩展：系统应设计为模块化，便于未来根据生产需求调整和扩展功能。
l 用户友好的操作界面：监控系统的软件界面需要简洁直观，便于操作人员快速学习和使用。
3. 系统设计与组件选择
为了有效实现尘埃粒子的精确监测并满足XX光学的高标准生产要求，监测系统的设计包括几个关键组件：传感器、数据处理单元、软件系统以及网络连接设施。以下是每个组件的详细选择与设计原则：
传感器选择：
l 类型：选择激光散射原理的光学粒子计数器，这种传感器能够精确测量0.3至10微米的尘埃粒子。这些粒子大小范围是光学镜头制造中最关键的，因为它们直接影响镜头的成像质量。
l 配置：在生产车间的关键区域，如洁净室入口、装配线和检测区，均匀布置多个传感器点。这样可以全面监控各个环节可能出现的尘埃问题。
l
技术规格：传感器需要具备高灵敏度和快速响应特性，同时能在高尘埃浓度下自动调节测量范围，保证数据的准确性和可靠性。
项目 | 参数 |
型号 | TR8510P在线尘埃粒子计数器 |
采样流量 | 28.3L/min±5%（1.0CFM） |
粒子粒径分档 | 0.3um,0.5um,1um,3um,5um,10um |
激光光源 | 激光二极管 |
真空要求 | 内置真空泵 |
检定标准 | GB/T6167-2007，JJF1190-2008 |
重复性相对误差 | ＜±5% |
粒径分布误差 | ＜±5% |
检测范围 | 100级至100万级，最大允许采样浓度35000颗/升（0.5um） |
自净时间 | ≤10min（10分钟内计数连续3次为零，95%置信度） |
采样时间 | 用户自设定(1∽9999秒) |
采样延时 | 用户自设定(0∽255秒) |
通讯模式 | RS-485 MODBUS 协议 |
连接器 | MG 15EDGWB-3.81-5P |
软件 | TR-M软件 |
电源 | 24V |
功率 | 30W |
尺寸 | 21 cm(长) x 16 cm(宽) x 18cm(高) |
重量 | 3.5KG |
外壳 | 不锈钢 304 |
温湿度 | 选配 |
数据处理单元：
l 硬件：选择工业级计算机作为数据处理单元，该计算机具备足够的处理能力和存储空间来处理来自多个传感器的数据。
l 安装：数据处理单元安装在控制室内，与主监控系统相连，确保数据的即时处理和备份。
项目 | 参数 |
品牌 | Dell/戴尔 |
系列 | 7000MT |
内存容量 | 8GB |
硬盘容量 | 1TB |
显卡接口 | PCI-E |
CPU | I5 12代 |
操作系统： | Windows 11 |
软件系统：
l 功能：软件需要提供实时数据显示、历史数据分析、报警系统和自动报告生成功能。用户界面应该简洁直观，支持快速访问所有重要信息。
l 定制开发：软件将根据XX光学的具体需求进行定制开发，以确保其能完全符合生产监控的特定需求。
l 兼容性：软件将支持与现有企业资源计划（ERP）系统的集成，实现数据共享和业务流程的无缝对接。
l 界面设计：

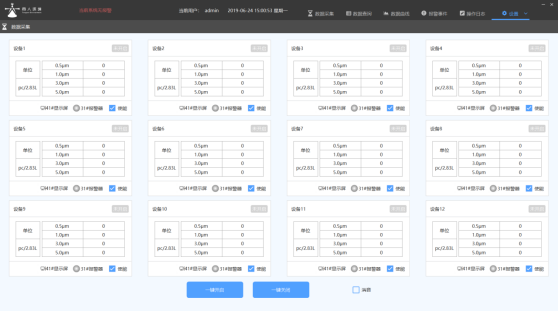

数据采集界面：此界面展示实时的数据采集情况，包括各传感器的状态和当前读数。界面提供快速刷新和手动触发采集的功能。

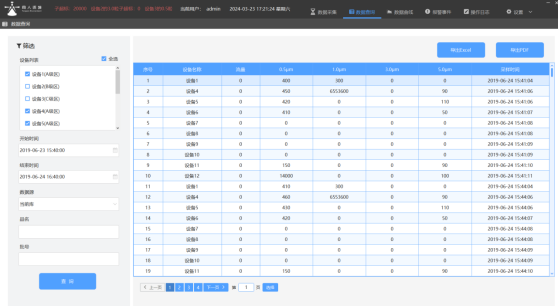

数据查询界面：允许用户根据日期、时间或传感器位置查询历史数据。支持导出数据功能，便于进行进一步的分析或存档。

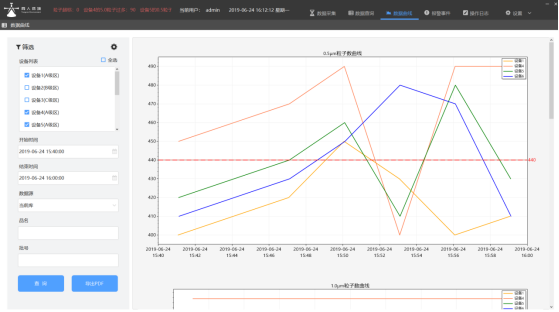

数据曲线界面：显示选定时间范围内的数据变化曲线，用户可以选择不同的数据类型和传感器进行视图比较。

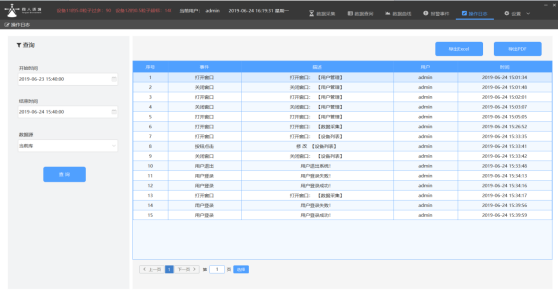

操作日志界面：记录所有用户操作的详细日志，包括时间、操作类型和操作者信息。该界面对于追踪系统更改和审计非常有用。
定制开发：软件将根据XX光学的具体需求进行定制开发，以确保其能完全符合生产监控的特定需求。
布线系统：
l 设计：使用RS485串行通信连接所有传感器与数据处理单元，确保在工业环境中数据传输的稳定性和可靠性。RS485接口提供了强大的抗干扰能力和较长距离的数据传输优势，非常适合复杂的工业应用场景。
l 安全与稳定性：网络系统将包括必要的冗余设计和错误检测机制，以防数据传输过程中的丢包和错误。

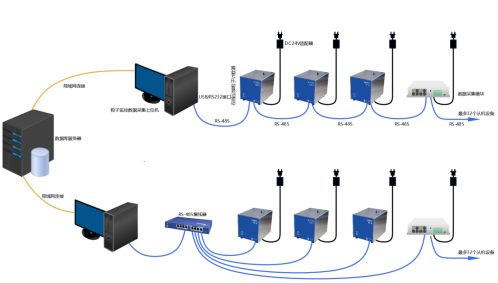

系统架构图：
此部分展示的系统架构图是为了提供一个全面的视图，展示XX光学镜头厂在线尘埃粒子监测系统的总体设计和组成。图中详细说明了各个关键组件的布局和它们之间的连接方式，包括传感器、数据处理单元、网络设备及软件系统。
4. 安装计划
前期准备：
l 现场评估：项目启动前，由专业的安装团队对工厂进行详尽的现场评估。评估重点包括生产区域的空间布局、现有的通风和空气过滤系统、以及电源和线路接入点的位置。
l 环境测试：进行环境测试，以确认选定的传感器和设备能在工厂环境中正常运作，特别是在极端温度和湿度条件下的性能表现。
安装过程：
l 设备安装：按照设计方案安装所有传感器，并将它们与数据处理单元连接。确保所有设备在物理和网络层面都正确配置和安全固定。
l 系统布线：完成所有必要的系统布线工作，确保数据传输的可靠性和系统的整体安全。
测试与验证：
l 系统调试：安装完成后，进行系统调试，包括软件配置、传感器通信和信号测试，确保系统各部分协同工作无误。
l 性能测试：通过模拟尘埃事件，测试系统的响应时间和报警准确性。确保在实际运行中，系统能及时发出警报并准确记录事件。
5. 培训与实施
操作员培训：
l 培训目标：确保所有操作员能熟练使用新系统，包括监控软件的日常操作、数据解读、报警响应以及基本故障排查。
l 培训内容：详细讲解系统的工作原理、软件操作界面、报警系统功能以及日常维护注意事项。培训将结合实际操作和案例分析，以增强操作员的实操能力和问题解决能力。
l 培训方式：采用现场指导与线上培训相结合的方式进行，线上培训通过视频教程和在线测试来补充和巩固现场培训内容。
管理层培训：
l 培训重点：帮助管理层理解系统如何为生产管理提供支持，特别是在数据分析、生产流程优化及预防性维护方面的应用。
l 培训内容：深入讲解高级数据分析工具的使用，如何通过监测数据预测设备维护需求和优化生产环境。同时，介绍如何利用系统生成的报告支持决策制定。
l 实施效果评估：通过与管理层的定期会议和反馈机制，评估培训效果，并根据反馈调整系统配置或再次培训。
6. 维护与升级计划
例行维护：
l 维护计划：设定例行维护日程，包括传感器的清洁、校准和软件的更新。维护工作由专业技术团队按月执行，确保系统的高效运行。
l 故障响应：建立快速响应机制，任何系统报警或性能下降都将触发即时的技术支持。此外，设立24小时技术支持热线，确保任何时候都能获取帮助。
系统评估与优化：
l 性能评估：每半年进行一次全面的系统性能评估。利用数据分析识别系统运行中的瓶颈和改进点，包括硬件升级和软件功能增强的可能性。
l 技术升级：根据评估结果和技术发展，规划系统的升级路径。这可能包括更先进的传感器技术、数据处理能力的提升或软件功能的增加。
7. 系统监控和响应策略
实时监控：
l 监控中心：设立一个集中监控中心，全天候监视系统运行状态和环境数据。监控中心配备显示屏，显示实时数据和历史趋势，方便操作员快速把握生产环境状况。
l 自动化控制：系统通过预设的逻辑参数，自动调整生产环境中的空气过滤和净化设备，以应对尘埃浓度的变化（需要和FFU群控系统沟通协调）。
响应机制：
l 预警系统：当尘埃浓度接近阈值时，系统会自动发出预警，提醒操作员和管理层进行检查或预防措施。
l 紧急响应：在尘埃浓度超标的情况下，系统会启动紧急响应程序，包括自动调节空气处理系统和通知维护团队进行干预，最大限度减少生产中断和产品损失。
8. 数据应用与分析
数据驱动的决策制定：
l 生产优化：利用系统收集的详尽数据，分析生产过程中的关键影响因素，优化工艺参数和环境控制措施，以提高生产效率和产品质量。
l 预测性维护：通过分析设备和环境数据，预测潜在的设备故障和维护需求，减少计划外的停机时间。
长期战略规划：
l 趋势分析：长期收集和分析数据，识别生产环境和工艺流程的变化趋势，为未来的设施扩展和技术升级提供依据。
l 持续改进：定期回顾分析结果和实施效果，根据市场和技术发展调整生产策略，确保企业持续竞争力和市场领先地位。
